35m/min 종이 꿀집 기계 300KW 꿀집 보드 라미네이팅 라인

종이 꿀집 보드 라미네이팅 라인

모델: HZB-1600PC25

특징:

• 그것은 작업자가 수압 종이 스탠드를 통해 종이 롤을 배치하는 것이 편리합니다.
• 접착제 시스템은 코어의 양쪽을 접착할 수 있고 또한 상부/아래 종이에 접착할 수 있습니다.
• 롤러 리프트를 공기적으로 접착하면 접착제가 균일합니다.
• 터치 스크린 제어 기계, 쉬운 조작.

작업 속도: 4 ~ 25m/min, 라인은 다음 기계가 필요합니다:

스펙트럼

참고: 작업 속도는 기계 구성, 종이 품질, 접착제 품질, 운영자의 경험 등에 달려 있습니다.

각 섹션의 세부 사항

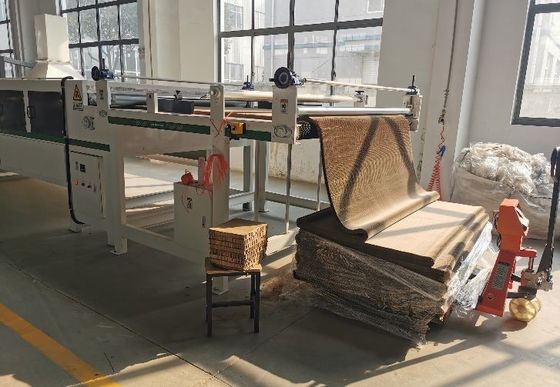

꿀벌 코어 스테이처와 드라이어

• 핑치 롤러로 꿀집 핵을 먹이는 방법
• 수동 휠을 통해 동기적으로 조정 된 공급 장치
• 80KW의 전기 히터, 40KW의 각각은 별도로 켜고 끄면 됩니다.
• 온도는 조절할 수 있습니다.

수압 종이 스릴 스탠드

• 모 종이 롤 너비: 1600mm
• 모 종이 롤 직경: 1300mm
• 모 종이 롤의 최대 무게: 2500KG
• 원심 지름: 76mm (3 ′′)
• 전압 조절: 공기 브레이크로 제어
• 팔 위/아래: 수압기동
• 전열 실린더 지름: 600mm

접착기 1단과 접착기 2단

• 접착기 단위 1: 접착기를 구비하고 판을 빨리 건조시키기 위해 두쪽 코어에서 접착기를 롤하십시오.
• 접착기 단위 1용 접착기 방법 2: 크래프트 종이에 롤 접착기
• 접착 장치 2: 크래프트 종이에 롤 접착 방법
• 접착제 소비 제어: 공기 제어 및 수동 바퀴 제어 동기화
• 접착제 공급 방법: 접착제 펌프로 공급되는 접착제
• 접착 롤러 재료: 스테인레스 스틸 (우리는 스틸 롤러 롤러 롤러 고무를 사용하지 않습니다. 고무가 쉽게 착용되기 때문입니다.)

난방 및 압축 장치

• 압축 방법: 난방 패널에서 나오는 열과 패널에 균등하게 분배되는 열.
• 압축 제어: 모터로 구동되는 나사 제어 리프팅.
• 온도 조절: 0~250°C 사이의 전기 제어
• 난방 방법: 전기 난방
• 난방판 표면에는 테플론으로 코팅되어 있으며, 난방판 표면에는 접착제가 남지 않습니다.
• 난방 너비: 2500mm
• 최고 온도는 72KW입니다

벨트 압축 단위

• 질질 고무 벨트를 가진 이중 트랙 구조.
• 압축 목적으로 45 쌍의 무거운 용량 플로트 타입 롤러를 사용
• 벨트는 판을 단단히 붙이기 위해 압축할 수 있고 꿀집판을 냉각시키는 데 도움이 될 수 있습니다.
• 꿀집판 크기와 두께에 따라 공기 조절 압력
• 벨트 긴장 및 안내 장치가 장착되어 있습니다.
• 길이: 10m

칸막이 건조 장치

• PVC 벨트가 있는 이중 트랙 구조
• 자동 기울기 조정 장치 PVC 벨트에 설치
• 챔버 구조: 150x100mm 평방 철강 튜브와 철강 판을 채택. 로크 울 층 두께는 온도를 유지하기 위해 50mm입니다
• 방의 두쪽에는 검사 문이 있습니다.
• 난방 방법: 온난화 공기 순환으로 중앙 난방
• 공기 파이프는 두 배층 구조, 온도를 잘 유지하고 굽는 것을 방지 할 수 있습니다
• 압축 목적으로 26 쌍의 무거운 용량 플로트 타입 롤러를 사용
• 온도 조절 디스탈 디스플레이, 자동으로 난방 온도를 조정
• 길이: 8m
• 전체 난방 전력: 60KW

롤 냉각 장치

• 냉각 부분 길이는 5000mm입니다.
• 냉각 팬 설치
• 공기 흐름 시스템은 꿀집 보드 각 부분에 냉각 공기를 전송하는 데 사용됩니다
• 압축 목적으로 10 쌍의 무거운 용량 플로트 타입 롤러를 사용

NC 얇은 잎 절단 장치

• 최대 절단 너비 1600mm
• 적당한 판 두께: 6-60mm
• 모터로 조절되는 블레이드
• 블레이드 밀링 모델: 자동 / 수동
• 블레이드 양: 5개
• 블레이드 위치 설정: PLC 제어, 터치 스크린 작동

크로스 컷 유닛

• 동시 절단: 서보 모터로 제어됩니다.
• 회전 나선과 선형 가이드는 전송에 사용됩니다
• 주파수 변환 모터로 제어되는 속도
• PLC 제어, 터치 스크린에서 작동
• 절단 블레이드 시계와 반 시계적으로 실행할 수 있습니다
• 최소 절단 길이는: 25m/min의 속도로 가동할 때 1800mm
• 꿀집판 (1600x1000mm) 직선 절단 허용:±2mm

스택어

• 수동 / 자동 모델 모두 사용 가능
• 시트 수집 팔 전송 벨트 긴장은 별도로 조절할 수 있습니다
• 스파킹 속도는 조절이 가능합니다.
• 수압 실린더 드라이브 플랫폼을 올리고/하하
• 스파킹 높이 1600mm

전기 부품 및 공기 부품 목록:

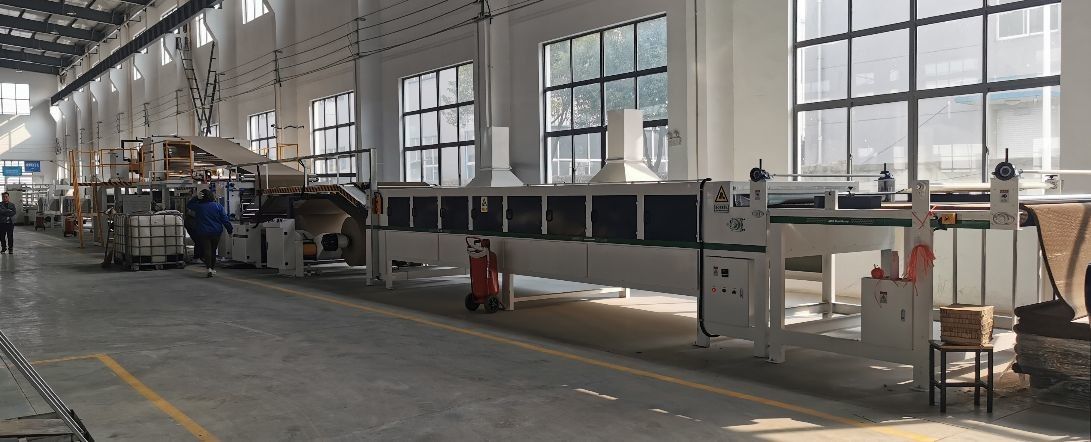

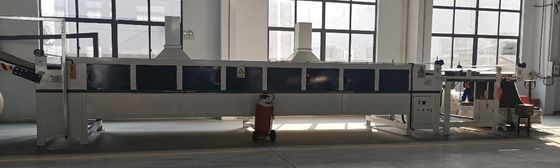

사진:
