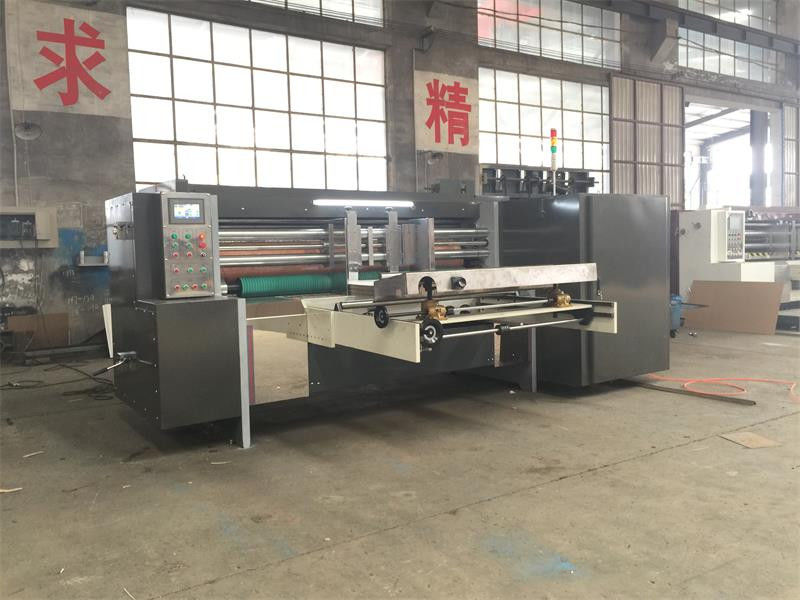

두께 50mm 카드보드 다이 커터 자동 로터리 다이 커팅 기계

자동 회전형 도어 절단 기계

모델: ZM-1400x2400

특징:

• 바퀴형 진공 흡수 장치의 납 가장자리 공급 장치
• 한 쌍의 먹이 롤
• 모터화 된 사이드 가이드 제어
• 주 모터는 변주 주파수 모터를 채택
• 터치 화면과 PLC를 사용하여 기계를 제어
• 자동차 레지스터 조정
• 다이 롤 사이드 컨트롤의 수동 조정, 범위 ±4mm
• 안빌 롤 닛 컨트롤의 수동 조정, 범위 2-8mm
• 당기 롤 닛 컨트롤 수동 조정, 범위 2-8mm
• 비상 정지 버튼 설치
• 벽판 두께는 50mm입니다.
• 속도 보완 장치 앵블 지름의 변화에 관계없이 다이 절단 정밀도를 유지할 수 있습니다
• 면도 장치는 앙빌 고무의 반복 수리를 위해 장착되어 있습니다


스펙트럼



☆ 공급 장치

먹이 방법
4차원 바퀴 타입 납 가장자리 공급 장치
기계식 공급 시스템, 터치 화면으로 공급 속도 표시
아래 진공 흡수 높은 공급 정밀도와 진공 힘 주파수 인버터에 의해 제어 지원합니다. 각기 다른 구부리도 보드, 다른 진공 힘을 사용, 에너지를 절약;

잎 정지 조정
좌측 및 우측 잎 정지 장치의 전기적 조절
후방 스톱 이동 및 수동 조정 승강장
앞 정지 수동 조정, 다이얼 디스플레이 조정 거리

l 먹이 롤러
상위 롤러는 고무 롤러입니다. 가벼운 압력과 높은 마찰력을 유람 판에 공급하여 판 표면 손상되는 것을 방지 할 수 있습니다.
고무 공급 롤러는 동적 균형 테스트를 수행합니다.
l 제어판
비상 정지 버튼이 설치되어 있습니다.
컨트롤 패널: 주요 모터 시작/정지, 속도 증가/하락, 진공 힘 증가/하락, 공급을 건너뛰기, 자동 카운터


도어 절단 부품


• 기계체 두께
  몸무게 두께: 50mm

• 앙빌 실린더
  재료: 매듭 없는 철강 튜브
  외부 지름: 434.2mm
  두께:25mm
  표면은 단단한 크롬으로 코팅하고 동적 균형 시험과 정적 균형 시험을 수행합니다.
  기계적 나선 이동 구조를 할 수 있습니다 인빌 실린더 40mm 범위와 함께 측면 여행을 할 수 있습니다;

• 속도차 보상 함수
  속도 차원 보상 기능은 항상 다이 절단 실린더로 인빌 실린더의 표면 선형 속도를 유지할 수 있습니다.그것은 다이 절단 실린더에 의해 제어 된 안빌 실린더의 표면 선형 속도를 만듭니다, 그래서 높은 정밀도를 얻을 수 있습니다.

• 안빌 커버
  두께: 9.4mm
  각 조각의 너비: 250mm
  내부 지름: 434.2mm
  브랜드: Maxdura, CDG

• 안빌 커버 수리 장치
  수리 블레이드 (repair blade) 는 모서리 덮개의 마른 부분을 잘라내기 위해 설치되어 있어 모서리 덮개의 작동 시간을 늘릴 수 있습니다.
  고객은 정해진 시간 후에 작업하는 블레이드를 선택할 수 있습니다.

• 도형 절단 실린더
  재료: 매듭 없는 철강 파이프
  외부 지름: 410mm
  두께: 30mm
  다이 수 덩어리 지름: 10mm, M10 크기의 나사를 사용
  구멍 중앙 거리: 수평 방향으로 100mm
  구멍은 원에 분포합니다: 원에 균일하게 분포한 18개의 구멍
  표면은 단단한 크롬으로 코팅하고 동적 균형 시험과 정적 균형 시험을 수행합니다.

• 도어 절단 실린더 등록 규정
  등록 위치를 잠그기 위한 변속기 상자 절감기
  행성 기어 시스템이 사용 됩니다.

• 공기부상장치
  필요없는 도어 절단 때, 도어 절단 실린더는 공기 실린더에 의해 구동되는 모서리 덮개 실린더를 들어 올릴 수 있습니다.이것은 에너지 소비를 절약하고 모서리 커버를 보호하고 작업 시간을 연장 할 수 있습니다;

• 제어판
  단위 열기/ 닫기 제어 버튼
  유닛 공기 잠금 버튼
  다이 절단 등록 제어 버튼
  비상 정지 버튼이 설치되어 있습니다.
