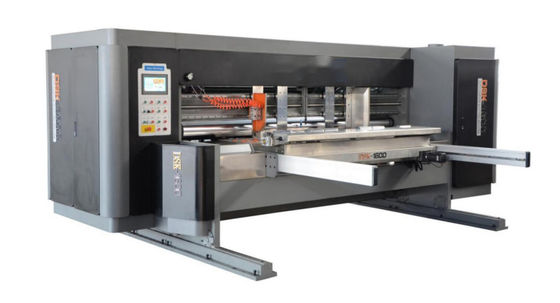

풀 세르보 고속 노류 슬롯머신 DSK1600 카튼 슬롯머신

풀서보 고속 슬롯머신

모델:DSK1600

소개:

• DSK1600 고속 카튼 슬로팅 형성 기계는 고속 디지털 프린터의 작업 속도 및 사용 특성에 따라 우리 회사가 특별히 개발 한 일치 모델입니다.전체 기계는 완전한 서보 제어 채택, 그리고 압축 라인은 두 개의 사전 압축 및 하나의 형성 방식을 채택합니다. 그것은 압축 라인의 효과를 최대한 향상시킬 수 있습니다.그리고 박스에 못을 붙이기 위해 후속의 좋은 준비를. 슬로팅은 우수한 힘의 칼을 채택 하 고 아래에서 위로 슬로팅 및 코너를 잘라.
• 풀 세르보 앞 가장자리 종이 공급 섹션에는 5 개의 종이 공급 샤프트 세트가 장착되어 있습니다. 단일 축 단일 세르보 모터 구조를 채택하고 있으며 공급 및 접착 샤프트가 없습니다.카드의 폭이 입력 된 후, 5줄의 종이 공급 셰프트가 함께 작용하여 전체 카드가 구멍으로 완전히 공급됩니다.포장에 대한 물리적 강도를 보장합니다.사이드 가이드와 후면 종이 지원 차 모두 세르보에 의해 제어됩니다. 그냥 카드의 길이와 폭을 입력, 그들은 모두 자동으로 위치, 정확 한 예시간과 노력을 절약하고 폐기물을 줄이십시오..
• 슬로팅 부분 또한 완전히 세르보 제어됩니다. 당신은 단지 입력해야합니다 길이가, 너비, 고도 작업 할 때 카튼.슬로팅 칼과 크림 휠은 카튼의 가장 큰 크기에서 가장 작은 크기로 변합니다.그것은 작업 낭비를 줄이고 시장에서 가장 진보되고 합리적인 카튼 슬롯 머신입니다.

스펙트럼

DSK1600 풀서보 고속 슬롯머신의 주요 구조와 원리:

• DSK1600 풀서보 고속 슬롯머신은 유행과 함께 태어난 제품으로, 산란 주문의 왕으로도 알려져 있습니다.현재 카튼 공장들이 직면하고 있는 너무 많은 산산조각 주문에 대한 당황을 바탕으로, 우리 회사는 시간 전체 servo 고속 슬로팅 머신을 개발했습니다. 기계, 전체 기계의 속도는 160 조각 / 분이며, 주문을 변경하는 시간은 30 초 / 주문보다 적습니다.전체 세르보 컨트롤은 밀리미터 내에서 정확 하 고 가장 높은 본래의 카튼 속도를 달성 할 수 있습니다 그리고 즉시 완료합니다. 이 제품을 출시 한 번,모든 카튼 상자에 의해 잘 받아들여집니다.제조업체는 환영합니다. 우리 회사는 제품을 깊이 파고, 생산 과정에서 계속 개선,그리고 대부분의 카튼 공장 사용자들의 기대에 부응합니다.산업의 발전과 발전을 위해, 우리는 오래되고 새로운 사용자를 위해 끊임없이 노력할 것입니다. 우리를위한 사랑.

1세르보 앞변 공급 장치:

앞쪽 가장자리 공급 섹션은 (1) 앞쪽 가장자리 공급 주요 벽판과 (2) 앞쪽 가장자리 공급 섹션 빔으로 구성되어 안정적인 프레임을 형성합니다.그리고 그 다음 앞 가장자리 공급 섹션 조립은 (2) 앞 가장자리 공급 섹션에 고정됩니다, 상당히 강한 종이 공급 메커니즘이 형성됩니다.

선장이 작동할 때 먼저 측정 테이프로 카드보드의 길이와 폭을 측정하고 컴퓨터에 입력합니다.(3) 종이 카리그의 이동 모터와 (4) 측면 스톱 가이드의 이동 모터가 동시에 시작됩니다., 기계에 걸어서 엄격하게 지침에 따라. 위치를 지정, 이 시간, 당신은 직접 앞 가장자리에 파고와 종이 운반에 카드를 넣어 수 있습니다.단일 카드보드의 두께에 따라(7) 앞 가이브 조정 손잡이를 조정합니다. 적절한 위치에 조정 한 후 카드보드에 따라 구부러집니다.카트 높이를 결정하기 위해 종이 카트의 크로스 스위치를 조정 (5), 그리고 그 다음 (6), 종이의 크기에 따라 종이의 롤러를 조정 하 고, 종이의 바닥 스택의 판의 수를 제어 하 고,그래서 먹이 종이 미끄러지기 쉬운 것이 아닙니다켜기 조건이 충족되면 명령이 전송되는 즉시 (8) 서보 앞쪽 모터가 종이를 먹이기 시작합니다.그리고 앞 가장자리는 완전히 카드보드를 입력 너비에 따라 슬로팅 및 크림핑 부분으로 공급하는 것입니다. 전체 과정에 corrugated 카드보드에 손상이 없습니다. 이 기술은 10 년 이상 전에 우리 회사에서 독립적으로 개발되었습니다.회사는 독립적으로 변경하고 판매 후 서비스를 할 수 있습니다.

2스롯으로 구성된 부품:

슬롯 모양의 부품은 (1) 슬롯 모양의 주 벽판을 (2) 슬롯 모양의 부분의 주 빔을 통해 주체로 프레임에 고정하는 것으로 구성됩니다.(3) 절단 머리와 선형 압축 드라이브 벽판은 (2) 에서 (4) 까지 선형 유도선에 고정됩니다., (6) (7) (8) 세 개의 압력 롤러 세트가 또한 (3) 절단 머리와 선 압력 구동 벽판에 설치됩니다.(5) 슬로팅 커터 헤드가 또한 통과됩니다. 그래피트 구리 슬라이딩 블록은 커터 헤드 (3) 에 고정되어 있으며 선 압축 드라이브 벽판입니다., 따라서 전체로 왼쪽과 오른쪽으로 언제든지 이동 할 수있는 주체를 형성합니다. 주체는 (9) 커터 헤드 드라이브 모터에 의해 가동되어 카튼의 길이를 완료합니다.

(7) (8) 두 개의 사전 압축 롤러가 있습니다. 카드보드는 초기 단계에서 들어가서 (7) (8) 을 통과합니다.압축 롤러 모두 철 코어의 외부 가장자리에서 만들어집니다. , 표면은 큰 원형 아크 모양으로, 그것은 단지 사전 압축의 파동 효과를 가지고뿐만 아니라, 또한 카드보드에서 종이를 깨는 것이 쉽지 않습니다.그것은 (11) (12) 라인 샤프트에 사전 압력 대응, 상단 샤프트는 철 광학 샤프트입니다. 표면은 단단한 크롬으로 접착되어 부드럽고 부드럽습니다.(6) 그것은 형성 크림 휠입니다. 최종 모양은 상자를 형성하는 표준을 아름답게 만들기 위해 만들어집니다. (6) 형성 크림핑 휠에 대응하는 (13) 형성 크림핑 샤프트입니다. 그것은 탄력 압축의 효과를 가지고 있습니다.그리고 판지를 찢는 것은 쉽지 않습니다.. (6) (7) (8) 세 개의 압축 바퀴는 압축 선의 3 축 연결 동기 벨트 (10) 로 연결되어 있습니다.그리고 세 줄의 바퀴는 기계가 켜졌을 때 동기적으로 작동합니다.. , 함께 라인 압축 기능을 완료하기 위해.

(5) 슬로팅 커터 머리는 우수한 힘 칼 슬로팅 및 절단 각도로 장착되어 있습니다.일반 슬롯 머신에서 온 카튼의 표면 마감이 원형 도형 절단 효과를 얻을 수 있도록, 그리고 전통적인 슬로팅 기계의 가장자리에 있는 부러의 문제는 제거됩니다. 높이를 조정하는 것은 외부 기어 링 구조입니다.그리고 상자 높이의 조정은 부드럽고 부드럽다. 내부 기어 링 육각 철자 셰프트 구조와 비교하면 구조가 더 내구적이고 합리적이며 조정 된 상자 높이의 크기는 오류가 없습니다.자르는 머리에 그래피트 고정 슬라이더는 자동으로 윤활, 윤활유를 추가 할 필요가 없습니다, 첫째, 그것은 운영자의 노동 강도를 줄이고, 둘째, 그것은 윤활유가 카튼 표면에 스프링을 방지합니다.

(14) 슬로트 상단 샤프트는 강철 코어 우수한 힘 패드 조합 구조로 설계되었습니다. 우수한 힘 패드는 이탈리아에서 수입되어 있으며 탄력이 좋습니다.긴 사용 기간 및 쉽게 교체그것은 (5) 에 해당합니다. 슬롯 컷어 머리에 있는 우수한 힘 칼. , 자른 카튼의 칼 가장자리가 매끄럽고 매끄럽고, 부러지지 않습니다. 샤프트는 정상적인 작동 상태입니다.전체 샤프트는 아래로 압축되고 (5) 슬롯 절단 디스크와 접촉. , 슬로팅 및 절단 각을 완료합니다. 조정 및 순서를 변경 할 때, (15) 슬로팅 상단 샤프트 진전 실린더는 자동으로 (14) 슬로팅 상단 샤프트 뒤로 당겨,그래서 슬로팅 상단 샤프트와 슬로팅 커터 헤드가 분리됩니다., 조정 과정이 완료됩니다. 샤프트는 또한 방사성 자동 이동과 자동 둘레 미분 보상 기능으로 설계되었습니다.그리고 표면에 상위 고무 패드는 또한 자동 날카로운 칼을 갖추고 있습니다- 고장 났어
