제품 상세 정보:
|
| 전압: | 220V 또는 380V 또는 415V | 색상: | 맞춤형 |
|---|---|---|---|
| 속도: | 최대 70m/min | 가장자리 보호기 크기 L: | 30-100mm (대칭 및 비대칭이 될 수 있습니다) |
| L 엣지 프로텍터 두께: | 3-8mm | 통제: | 자동 |
| U형 엣지 보호대 사이즈: | 내부 너비 : 15 - 150mm (15mm, 20mm, 30mm….) 높이 : 20 - 100mm | U 가장자리 보호기 두께: | 2.5-8mm |
| 평판 폭: | 50-180mm | ||
| 강조하다: | U 프로파일 종이 가장자리 보호 라인,L 프로파일 종이 가장자리 보호 라인,다기능 종이 가장자리 보호 라인 |
||

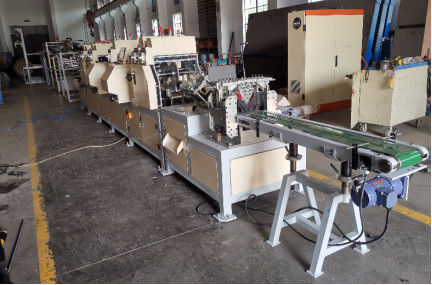

다기능 종이 가장자리 보호 선
(모델: ZHJ-150DPU, L 프로필, U 프로필 가장자리 보호기 및 평면판 제조)
특징:
스펙트럼
| 모델 | ZHJ-150DPU | |||
| L 프로파일 가장자리판 제조용 최대 작업 속도는 |
30m/min (단계 절단 길이: 200mm) 8m/min(분.절단 길이: 50mm) |
|||
|
가장자리 보드 길이 50x50x5mm 크기의 가장자리 판으로 테스트 |
30m/min | 800mm | 제한 번호 | 95°~110° |
| 25m/min | 600mm | 제한 번호 | 85°-90° | |
| 20m/min | 500mm | 제한 번호 | 85°-90° | |
| 12m/min | 50mm | 제한 번호 | 85° | |
| 가장자리 보호기 크기 L |
30-100mm (대칭 및 비대칭이 될 수 있습니다)
최소 크기 30mm 다음의 제한 사항에 따릅니다. 1) 가장자리판 두께 4mm 이상 2) 작업 속도는 20m/min 이상
최대 100mm 다음의 제한 사항에 따릅니다.
대칭적이고 비대칭적일 수 있습니다. |
|||
| L 가장자리 보호기 두께 |
3-8mm
최소 두께 3mm 다음의 제한 사항에 따릅니다. 1) 가장자리판 크기는 80mm 이상 2) 작업 속도는 20m/min 이상
최대 두께 8mm 다음의 제한 사항에 따릅니다. 1) 가장자리판 크기는 70mm 이상 작업 속도는 20m/min 이상 |
|||
| L 가장자리 보호 장치의 층 | 3-13 층 | |||
|
U를 만들기 위한 최대 작업 속도 프로파일 엣지 보드 |
20m/min |
| 가장자리 보호기 크기 |
내부 너비: 15 - 150mm (15mm, 20mm, 30mm....) 높이: 20~100mm |
| U 가장자리 보호기 두께 | 2.5-8mm |
| U 엣지 보호기 층 | 3~10층 |
|
최대 작동 속도 평면판 제조용 |
25m/min |
| 평면판 너비 | 50~180mm |
| Flat 보드 두께 | 2.5-8mm |
| 평면판의 층 | 3-13 층 |
| 내부 종이의 크기 | 420-520g/m2 |
| 표면용 종이 크기 | 140~200gm 크래프트 |
| 종이 스릴의 핵 지름 | 3"(76mm) |
| 접착제 |
함수 1: 카올린 (AI203 · 2SiO2 · 2H2O) 함유량 2: 폴리바이닐 알코올 (PVA) (C2H4) n 고체 비율은 15% - 25%입니다 |
| 종이 스릴 지름 | 최대 1500mm |
| 기계 차원 | 32000x2500x2600mm |
| 기계 무게 | 4770kg |
| 전체 전력 | 12.25KW |
| 압축 공기 요구 | 0.8MPa/0.2m3 (고객의 제공) |
ZHJ150DPU 기계의 세부 사항:
| 제어 시스템 | PLC, 서보 모터 및 터치 스크린 (HMI) |
| 종이판 |
복합판 표면용 종이를 위한 별도의 종이 스탠드. |
| 종이 공급 및 래미네이션 | 다층라미네이션 |
| 접착 시스템 | 다층 접착제 |
| 접착제 공급 | 다이아프라그마 펌프로 자동 공급 |
| 압력 조절 | 기압 제어 |
| 압력 조절 | 기압 제어 |
| 절단 방법 | 캄 구조 절단기 |
| 컷의 양 | 2개의 절단기 |
| 절단 길이 | 5cm |
| 절단 허용도 | 미터당 ±1mm |
| 운영자 | 2 - 3 |
주요 전기 부품 목록
| 이름 | 브랜드 |
| 주파수 변환기 | 아들리 |
| 세르보 모터 및 드라이브 | 미쓰비시 |
| 릴레이 | 옴론 |
| 접촉기 | 시멘스 |
| 터치 화면 | 위인뷰 |
선택적인 부분:
각 부서의 세부 정보
|
내부층 종이 롤 스탠드
|
상층 종이 롤 스탠드
|
|
접착장
|
전조 부문
|
|
조립부
|
절단 부문
|
