제품 상세 정보:
|
| 전압: | 220V 또는 380V 또는 415V | 색상: | 맞춤형 |
|---|---|---|---|
| 속도: | 최대 70m/min | 가장자리 보호기 크기 L: | 30-110mm (대칭 및 비대칭 가능) |
| L 엣지 프로텍터 두께: | 2.5-10mm | 통제: | 자동 |
| 종류: | Ｌ 프로필 | 제품 종류: | 엣지 보드 제작 기계 |
| 강조하다: | 자동 종이 코너 보호 기계 |
||

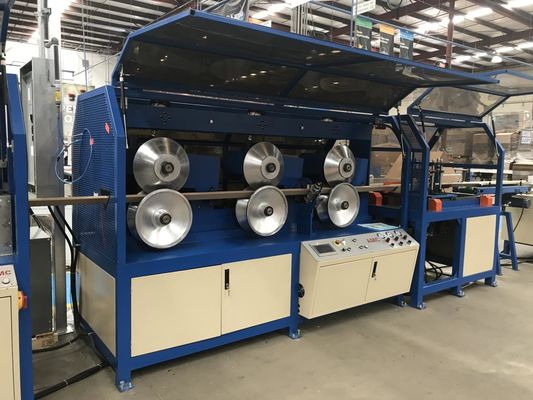

고속 종이 가장자리 보호 라인
(모델: ZHJ-120G, L 프로파일 가장자리 보호기만 제조하기 위해)
특징:
사양1:
| 모델 | ZHJ-120G | |||
| 작업 속도 | 최대 70m/min | |||
|
가장자리 보드 길이 50x50x5mm 크기의 가장자리 판으로 테스트 |
속도 | 길이는 분 | 최대 길이 | 각도 |
| 70m/min | 2000mm | 제한 번호 | 120°~130° | |
| 60m/min | 1500mm | 제한 번호 | 95°~110° | |
| 50m/min | 1000mm | 제한 번호 | 85°-95° | |
| 40m/min | 1000mm | 제한 번호 | 85°-90° | |
| 30m/min | 800mm | 제한 번호 | 85° | |
| 가장자리 보호기 크기 L |
30-110mm (대칭 및 비대칭이 될 수 있습니다)
최소 크기 30mm 다음의 제한 사항에 따릅니다. 1) 가장자리판 두께 4mm 이상 2) 작업 속도는 30m/min 이상
최대 110mm 다음의 제한 사항에 따릅니다.
대칭적이고 비대칭적일 수 있습니다. |
|||
| L 가장자리 보호기 두께 |
2.5~10mm
최소 두께 2.5mm 다음의 제한 사항에 따릅니다. 1) 가장자리판 크기는 110mm 이상 2) 작업 속도는 30m/min 이상
최대 두께 10mm 다음의 제한 사항에 따릅니다. 1) 가장자리 판 크기는 90mm가 넘지 않습니다. 작동속도 30m/min 이상 |
|||
S가시화2:
| 모델 | ZHJ-120G |
| 내부 종이의 크기 | 420-600g/m2재활용 종이, 종이 표면은 거칠어야 합니다. |
| 표면용 종이 크기 | 크래프트 175~250gm |
| 종이 스릴의 핵 지름 | 3"(76mm) |
| 층 | 3-13 |
| 접착제 |
내용 1: 카올린 (AI)203· 2SiO2· 2H2O) 함수 2: 폴리바이닐 알코올 (PVA) (C)2H4ᄋ 고체 비율은 15% - 25%입니다 |
| 종이 스릴 지름 | 최대 1500mm |
| 기계 차원 | 32000x3500x2600mm |
| 작업 영역 | 35000x4000x2600mm |
| 작동 온도 | 0~50°C |
| 작업 습도 | 70% |
| 기계 무게 | 6500kg |
| 전체 전력 | 32KW (열기용 16KW와 형성용 16KW 포함) |
| 압축 공기 요구 | 00.8MPa/0.2m3(고객이 제공) |
오사용 조건
| 작동 온도 | 10°C ~ 50°C |
| 설치 장소 실내 온도 | 10°C ~ 50°C |
| 상대 습도 (%) | 최대 70% |
| 엘베이션 | 100m |
| 제어 시스템 | PLC, 서보 모터, 터치 스크린 (HIM) |
| 종이판 |
표면용 종이를 위한 별도의 종이 스탠드. |
| 종이 롤을 로딩하는 방법 |
호스팅으로 내부 종이 롤을 로드 (ZHJ-120G 기계에 장착) 합니다. 수동 하이드로릭 포크리프트로 표면 종이 롤을 부하한다. 종이 롤을 로딩 할 때 기계를 중지 할 필요가 없습니다. |
| 종이 공급 및라미네이션 | 다층라미네이션 |
| 접착 시스템 | 다층 접착제 |
| 접착제 가열 | 온도 조절 시스템과 전기 난방 |
| 접착제 공급 | 다이아프라그마 펌프로 자동 공급 |
| 압력 조절 | 기압 제어 |
| 보호기 난방 | 전기 난방 |
| 절단 방법 | 캄 구조 절단기 |
| 컷의 양 | 1개 |
| 절단 길이 | 80cm |
| 절단 정밀도 | ±1mm |
| 스택어 | 자동 스택 |
| 운영자 | 2~3명의 노동자 |
| 필요한 컨테이너 | 40인치 컨테이너 |
ZHJ-120G 기계의 세부 사항:
다른 항목:
| 주류 | SKF 브랜드 |
| 전기 부품 | 슈나이더 브랜드 |
| 공기부품 | 에어텍 브랜드 |
